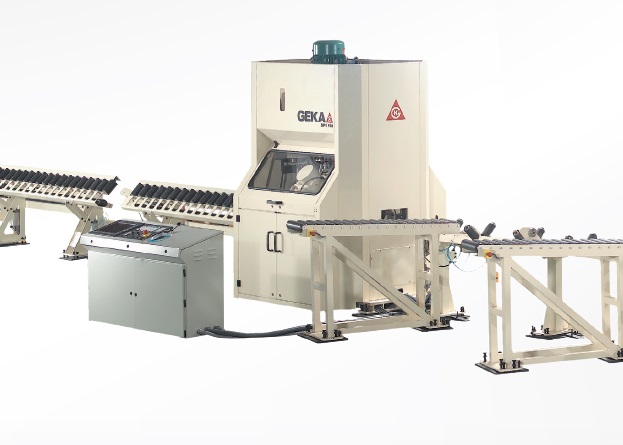

Автоматическая линия пробивки отверстий в уголке DPS150
Основное предназначение - пробивка отверстий в уголке ( угловом прокате с размерами полок от 35 x 35 x 4 до 150 x 150 x 15 мм ), рубка, резка в размер, маркировка подаваемых с роликового рольганга длинномерных заготовок. Линия незаменима для организации крупных производств по производству металлоконструкций, опор линий электропередач ( ЛЭП ), вышек связи и.т.д Управление происходит по программе, где оператором задаются координаты отверстий по длинне оси "X" и размер готовой детали. Координаты отверстий по "Y" - расстояние от центра отверстия до полок обрабатываемого уголка, задаются в перед выполением операции, Невысокая стоимость, качество обработки - основные достоинства линии для пробивки прошивки отверстий GEKA.
- пробивка отверстий. количество пробивного инструмента по два на каждую полку уголка, с усилием пробивки 60 тонн. Максимальный диаметр пробиваемых отверстий - 31 мм, при максимальной толщине уголка 15 мм
- резка уголка ( рез под углом 90°). Усилие реза 190 тонн. Рез без деформации. Максимальные параметры отрезаемого уголка 150х150х15 мм
Основные характеристики :
DPS | 150 | |
---|---|---|
уголок мин. | 35х35х4 | |
уголок макс | 150х150х15 | |
мах диаметр пробивки |
31 | |
усилие пробивки | 600 kN | |
Усилие резеи | 190 kN | |
скорость подачи | 36 м /мин. | |
точность позиционирования +/- 0,25мм ; 0,15мм на метр |
