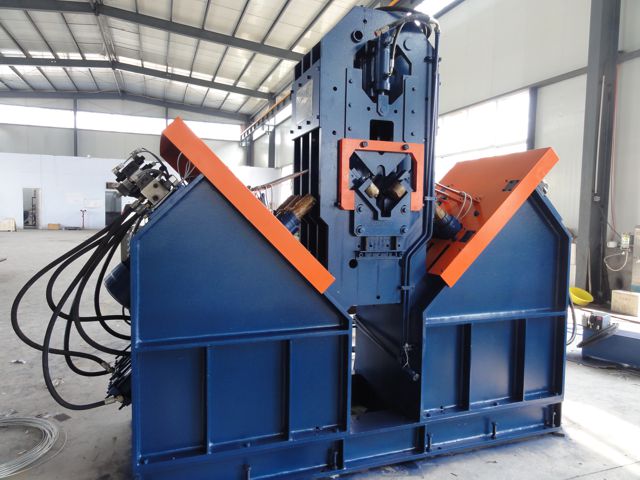

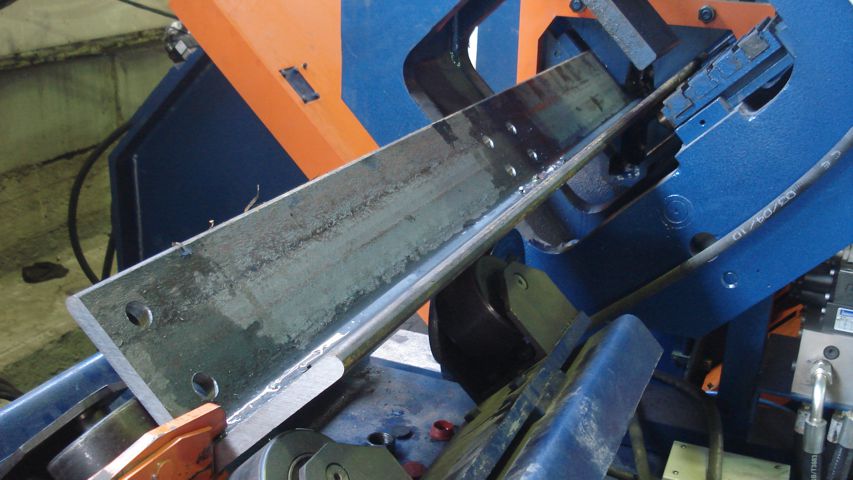

Автоматические линии c ЧПУ для сверления отверстий в уголковом профиле линия 2532. Автоматическая линия 2532 представляет собой специализированую линию для сверления отверстий в уголке при производстве высоконагруженных опор ЛЭП (линий электро передачи) в том числе с большими пролётами. Поскольку толщины обрабатываемого уголка в высоконагруженных опорах, а так же любых других металлоконструкциях где применимо соединение «на болтах» зачастую более 20 мм, а так же в случаях когда стандарты в стране заказчика не позволяют прибегать к пробивке отверстий выдавливанием, наша компания предлагает законченное решение для работы с уголком до 250 х 250 х 32 мм.

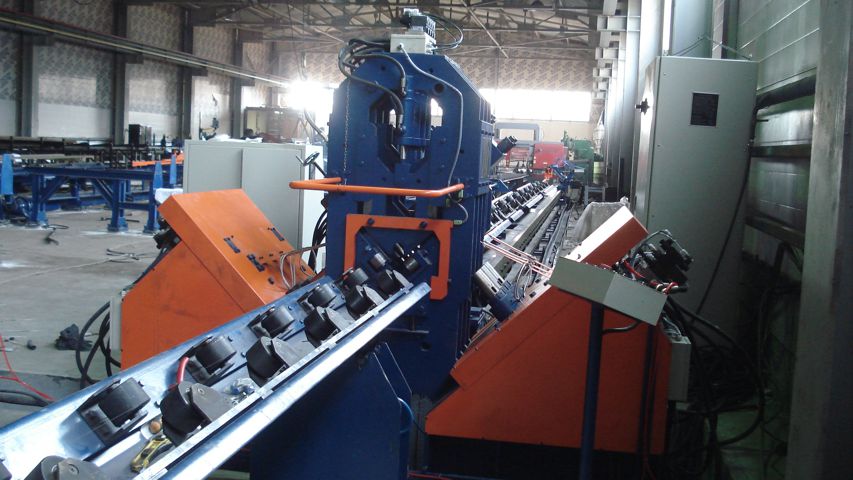

Линия оснащена многошпиндельной системой сверления, устройством разметки, подачи, системами автоматической загрузки и выгрузки.
| Технические характеристики | |
| Мин.размер уголка | 140 x 140 x 10 мм |
| Макс. размер уголка | 250 x 250 x 32 мм |
| Макс. длина уголка | 12,000 мм |
| Сверлильная головка | |
| Количество инструментов на каждой полке | 3 штуки |
| Скорость вращения шпинделя | 180 ~ 1000 оборотов в минуту (BT40-150) |
| Диаметры сверления | 40 мм |
| Регулировка | 50~220mm(плавная скорость регулировки) |
| Мощность электродвигателя | 7.5 кВт |
| Скорость подачи шпинделя | 20 ~ 280 мм/мин |
| Максимальный ход шпинделя | 85 мм |
| Узел маркировки | |
| Усилие маркировки | 540 кН |
| Знак размер/ глубину | 14 x 10 x 1мм |
| Количество групп маркировки | 4 |
| Количество знаков в группе | 15 |
| Общие характеристики линии сверления | |
| Габариты (Дл х Ш х В) | 29000 x 8900 x 2500 мм |
| Общий вес | 14,500 кг |
| Общая мощность | 35 кВт |
